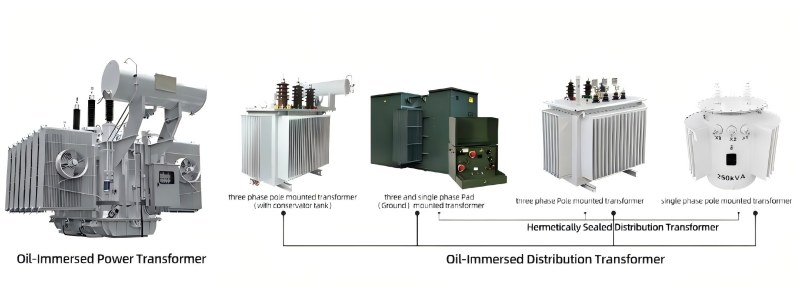

तेल-इमर्स्ड प्रकार ट्रान्सफर्मर

TAILI तेलमा डुबेको प्रकारको ट्रान्सफर्मर निर्माता र आपूर्तिकर्ता हो। हाम्रा उत्पादनहरू छन्पावर ट्रान्सफर्मरजसमा आइरन कोर र विन्डिङ्स (कोइल) लाई पूर्णतया विशेष रूपले तयार गरिएको इन्सुलेट तेल (ट्रान्सफर्मर आयल) मा डुबाइन्छ, जसमा तेलले मुख्य इन्सुलेशन र चिसो माध्यमको रूपमा काम गर्दछ।

मुख्य संरचनात्मक अवयवहरू:

1. ट्रान्सफर्मर शरीर

कोर: सिलिकन स्टिल पानाहरू, ग्राउन्ड गरिएको स्ट्याकिङ गरेर बनाइएको चुम्बकीय मार्ग।

घुमाउरो: तामा वा एल्युमिनियम तारले बनेको उच्च र कम भोल्टेज कुण्डलहरू, विद्युत चुम्बकीय रूपान्तरण उत्पन्न गर्नको लागि मुख्य घटक।

2. तेल ट्याङ्की र इन्सुलेट तेल

तेल ट्याङ्की: स्टील प्लेटहरू संग वेल्डेड, ट्रान्सफर्मर शरीर र तेल इन्सुलेट गर्न सक्षम, सील आवश्यक छ।

इन्सुलेट तेल: सामान्यतया खनिज तेल। इन्सुलेशन, गर्मी अपव्यय, र चाप बुझाउने कार्यहरू प्रदान गर्दछ।

3. शीतलन प्रणाली

तेलको प्राकृतिक संवहन वा जबरजस्ती परिसंचरणमा भर पर्दै, तापलाई भित्री भागबाट तेल ट्याङ्कीमा तातो अपव्यय यन्त्रहरूमा सारिन्छ।

सामान्य शीतलन विधिहरू:

· ONAN (तेलमा डुबेको सेल्फ-कूलिंग): तेल र हावाको प्राकृतिक संवहन (बक्सको पर्खाल वा तातो अपव्यय फिन) मार्फत तातो अपव्यय। सानो र मध्यम आकारको ट्रान्सफर्मरहरूको लागि उपयुक्त।

· ONAF (तेलमा डुबेको एयर-कूलिङ): हावा कूलिङलाई बलियो बनाउनको लागि तातो खपत गर्ने यन्त्रहरूमा पंखाहरू जडान गर्नुहोस्। क्षमता बढाउँछ।

· OFAF (बलियो तेल एयर-कूलिंग): तेलको परिसंचरण बलियो बनाउन र बलियो हावा कूलिंगलाई बलियो बनाउन तेल पम्पहरू प्रयोग गर्नुहोस्। ठूला ट्रान्सफर्मरहरूको लागि प्रयोग गरिन्छ।

· OFWF (बलियो तेल पानी-कूलिंग): तेलको परिसंचरण बलियो बनाउन र पानी कूलरहरू मार्फत तातो तेल चिसो गर्न तेल पम्पहरू प्रयोग गर्नुहोस्। नक्कली ट्रान्सफर्मर वा पर्याप्त पानी आपूर्ति भएको क्षेत्र।

4. संरक्षण र अनुगमन प्रणाली:

· तेल भण्डार (तेल तकिया): तापक्रम परिवर्तन अनुसार तेलको मात्रा समायोजन गर्छ, तेल र हावा बीचको सम्पर्क क्षेत्र घटाउँछ, र तेल बुढो ढिलाइ गर्छ।

· अवशोषक (सास): सिलिका जेल समावेश गर्दछ, तेल भण्डारमा प्रवेश गर्ने हावाबाट आर्द्रता अवशोषित गर्दछ।

· ग्यास रिले (ग्यास रिले): तेलको पाइपमा जडान गरिएको, जब आन्तरिक रूपमा सानो गल्ती हुन्छ वा गम्भीर गल्तीले तेलको प्रवाह बढ्छ, यसले संकेत वा यात्रा पठाउँछ। सबैभन्दा महत्त्वपूर्ण गैर-विद्युत संरक्षण।

· विस्फोट-प्रूफ ट्यूब (प्रेसर रिलिफ भल्भ): जब आन्तरिक दबाव तीव्र रूपमा बढ्छ, विस्फोट-प्रूफ झिल्ली भाँचिन्छ वा दबाव छोड्न वाल्व खोल्छ, तेल ट्याङ्की विस्फोट हुनबाट रोक्छ।

· थर्मोमिटर: माथिल्लो तेलको तापक्रम निगरानी गर्दछ।

· तेल स्तर सूचक: तेल भण्डारमा तेल स्तर संकेत गर्दछ।

ड्राई-टाइप ट्रान्सफर्मरको तुलनामा, तेलमा डुबेका ट्रान्सफर्मरका फाइदाहरू निम्न हुन्:

1. ठूलो क्षमता र उच्च भोल्टेज स्तर

2. उच्च गर्मी अपव्यय दक्षता र बलियो अधिभार क्षमता

3. लामो इन्सुलेशन जीवन र उच्च विश्वसनीयता

4. राम्रो आर्थिक प्रदर्शन

5. अपेक्षाकृत कम शोर स्तर

6. परिपक्व मर्मत प्रविधि

तेल डुबेको ट्रान्सफर्मर कहिले छनौट गर्ने?

1. उच्च भोल्टेज स्तर (35kV माथि)।

2. ठूलो क्षमता आवश्यकता (2000kVA भन्दा बढी)।

3. बाहिर वा स्वतन्त्र स्थापितसबस्टेशनहरू, राम्रो आगो अलगाव अवस्था संग।

4. प्रारम्भिक लगानी लागत प्रति संवेदनशील, र पर्याप्त सञ्चालन र मर्मत क्षमता संग।

5. अपरेटिङ शोर को लागी सख्त आवश्यकताहरु संग बाहिरी परिदृश्यहरु।
