किन दक्षिण अमेरिकामा सौर्य परियोजनाहरूको लागि स्किड-माउन्टेड सबस्टेशन छनौट गर्नुहोस्?

TAILI इलेक्ट्रिक अनुकूलित डिजाइन मा अग्रणी रहेको छस्किड-माउन्ट सबस्टेशनअन्तर्राष्ट्रिय सौर्य परियोजनाहरूको लागि समाधान, क्षमता 3,200 kVA सम्म पुग्छ। यस लेखले किन यो खुला-फ्रेम डिजाइनले परम्परागत संलग्न KIOSK र कम्प्याक्ट सबस्टेशनहरू, विशेष गरी दक्षिण अमेरिकाको माग गर्ने मरुभूमि वातावरणमा उत्कृष्ट प्रदर्शन गर्छ भनेर अन्वेषण गर्दछ।

स्किड-माउन्टेड सबस्टेशन के हो?

स्किड-माउन्टेड सबस्टेशन एक पूर्वनिर्मित पावर वितरण इकाई हो जहाँ सबै प्रमुख कम्पोनेन्टहरू-मध्यम-भोल्टेज स्विचगियर, ट्रान्सफर्मर, र कम-भोल्टेज वितरण प्यानलहरू-एउटै स्टिल आधार फ्रेममा एकीकृत हुन्छन्।

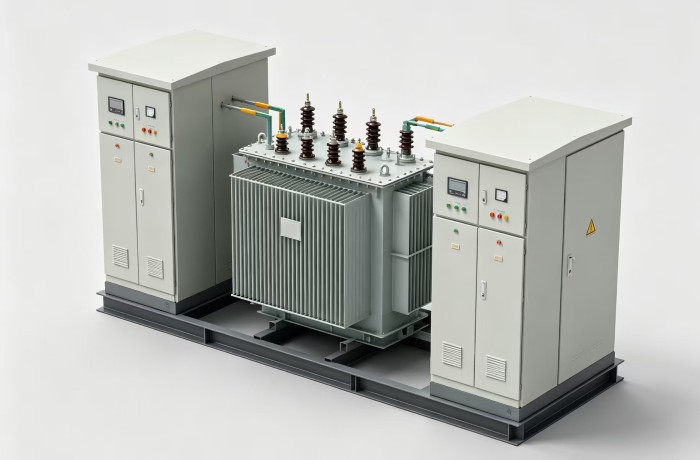

TAILI इलेक्ट्रिकको अनुकूलित स्किड-माउन्टेड सबस्टेशनले एक विशिष्ट खुला कन्फिगरेसनको सुविधा दिन्छ: तेलले डुबेको ट्रान्सफर्मर केन्द्रमा खुला राखिएको छ, दुबै छेउमा स्वतन्त्र उच्च-भोल्टेज र कम-भोल्टेज/मिटरिङ क्याबिनेटहरू सहित—सबै एकीकृत स्टिल स्किडमा माउन्ट गरिएका छन्।

यो डिजाइन दर्शन संलग्न KIOSK वा कम्प्याक्ट सबस्टेशनको एकदमै विपरीत छ, जहाँ सबै उपकरणहरू धातुको घेरा भित्र राखिएको छ।

किन खुला फ्रेम डिजाइन? तीन प्रमुख लाभहरू

1. मरुभूमि अवस्थाहरूमा उच्च तापको अपव्यय

चिलीको अटाकामा मरुभूमिदेखि अर्जेन्टिनाको उच्च उचाइको मैदानसम्म दक्षिण अमेरिकाभरका सौर्य परियोजनाहरू अत्यधिक तापक्रम र तीव्र सौर्य विकिरणको सामना गर्छन्।

स्किड-माउन्ट गरिएको सबस्टेसनमा, ट्रान्सफर्मर रेडिएटर सीधै परिवेशको हावाको सम्पर्कमा आउँछ। यो प्राकृतिक संवहन शीतलनले प्रदान गर्दछ:

कुनै अतिरिक्त कूलिङ फ्यानहरू आवश्यक पर्दैन—सामान्य विफलता बिन्दु हटाउँदै ट्रान्सफर्मरलाई डि-रेटिङ गर्न बाध्य पार्ने आन्तरिक ओभरहेटिंगको जोखिम हुँदैन, दिउँसोको चरम अवस्थामा पनि इष्टतम थर्मल प्रदर्शन

यसको विपरित, बन्द KIOSK सबस्टेशनहरूले तिनीहरूको धातुको आवास भित्र तापलाई थुन्छन्। मरुभूमि वातावरणमा, आन्तरिक तापक्रम परिवेशभन्दा माथि बढ्न सक्छ, जसले ट्रान्सफर्मरहरूलाई कम क्षमतामा सञ्चालन गर्न बाध्य तुल्याउँछ - कुनै पनि सौर्य खेतीको लागि महँगो सम्झौता।

2. सरलीकृत स्थापना र रखरखाव

दस्किड-माउन्ट सबस्टेशनकारखानामा पूर्ण रूपमा तार र परीक्षण गरिएको छ। अन-साइट स्थापना मात्र आवश्यक छ:

बाहिरी केबलहरू जडान गर्दै एकाइलाई तयार जगमा राख्दै

मोड्युलर, खुला डिजाइन भनेको ट्रान्सफर्मर र स्विचगियर स्वतन्त्र रूपमा पहुँचयोग्य रहन्छ। मर्मत दलहरूले ठूलो घेराको ढोकासँग कुश्ती वा सम्पूर्ण संरचनालाई विच्छेद नगरी व्यक्तिगत कम्पोनेन्टहरू सेवा गर्न सक्छन्।

3. स्थानीय ग्रिड मानकहरूसँग पङ्क्तिबद्ध

यो सायद सबैभन्दा आकर्षक फाइदा हो: खुला-फ्रेम स्किड-माउन्ट गरिएको सबस्टेशन दक्षिण अमेरिकाभरि सौर्य परियोजनाहरूको लागि वास्तविक मानक भएको छ।

सहित देशहरु:

चिली

पेरु

अर्जेन्टिना

होन्डुरस

भेनेजुएला

...

फोटोभोल्टिक स्थापनाहरूको लागि यो कन्फिगरेसनलाई व्यापक रूपमा अपनाएको छ। स्थानीय उपयोगिताहरू र ग्रिड अपरेटरहरू डिजाइन, निरीक्षण प्रोटोकलहरू, र स्वीकृति मापदण्डसँग परिचित छन्। स्किड-माउन्ट गरिएको सबस्टेशन छनोटले ग्रिड-जडान अनुमोदनलाई महत्त्वपूर्ण रूपमा सुव्यवस्थित बनाउँछ

प्रक्रिया।

TAILI इलेक्ट्रिकको स्किड समाधान: दुई ढुवानी विकल्पहरू

दक्षिण अमेरिकाभरि रिमोट प्रोजेक्ट साइटहरूमा ठूला विद्युतीय उपकरणहरू डेलिभर गर्नुले अद्वितीय तार्किक चुनौतीहरू प्रस्तुत गर्दछ। TAILI इलेक्ट्रिकले यसको लागि दुई ढुवानी कन्फिगरेसनहरू प्रदान गर्दछस्किड-माउन्ट सबस्टेशन, प्रत्येक विभिन्न परियोजना तराजू र रसद आवश्यकताहरूको लागि अनुकूलित।

विकल्प १: एकीकृत वन-पीस स्किड

संरचना: उच्च भोल्टेज क्याबिनेट, ट्रान्सफर्मर, र कम भोल्टेज क्याबिनेट सबै एउटै स्टिल आधारमा वेल्डेड छन्। कारखानामा सबै आन्तरिक तारहरू पूरा भएको छ।

फाइदाहरू: न्यूनतम अन-साइट स्थापना कार्य - ड्रप, जडान, र ऊर्जावान

स्थिर उपकरण स्थितिहरूले आन्तरिक तामा बसबारहरू वा सागर ट्रान्जिटको समयमा केबलहरू सर्ने जोखिमलाई हटाउँछन्।

महत्वपूर्ण अनुप्रयोगहरूको लागि उच्चतम विश्वसनीयता

यसका लागि उत्तम उपयुक्त: ८०० kVA सम्मको क्षमता

जहाँ पूर्ण असेंबली एकल इकाईको रूपमा पठाउन सकिन्छ।

विचार: ठूलो समग्र पदचिह्नको कारण उच्च ढुवानी लागत।

विकल्प २: बोल्ट गरिएको स्प्लिट-टाइप स्किड

संरचना: आधारलाई तीन खण्डहरूमा विभाजन गरिएको छ - उच्च-भोल्टेज खण्ड, ट्रान्सफर्मर खण्ड, र कम-भोल्टेज खण्ड। खण्डहरू बीचको उपकरणहरू पूर्व-निर्मित लचिलो तामा बसबारहरू वा लचिलो केबलहरू प्रयोग गरेर जडान हुन्छ।

एकाइहरू कारखानामा छुट्टै प्याक गरिन्छ र व्यक्तिगत क्रेटहरूमा पठाइन्छ। साइटमा, खण्डहरू सँगै बोल्ट गरिएका छन् र पूर्व-निर्मित लचिलो जडानहरू मिलाइएका छन्।

1, लाभहरू: प्रत्येक खण्ड मानक 40-फुट मुख्यालय कन्टेनर भित्र फिट हुन्छ - कुनै ठूलो ढुवानी आवश्यक छैन

2, अधिक भरपर्दो जहाज अनुसूचीको साथ महासागर भाडा लागत घट्यो

3, चीनमा घरेलु सडक यातायातको लागि कुनै ठूलो अनुमति आवश्यक छैन

4, अन्तिम परियोजना साइटमा थप लचिलो स्थानीय यातायात

5, क्षतिको कम जोखिम - रेडिएटरहरू र पोर्सिलेन इन्सुलेटरहरूले समर्पित सुरक्षा प्याकेजिङ प्राप्त गर्छन्

6, महत्त्वपूर्ण नोट: आधार मात्र मेकानिकली विभाजित छ। सबै बिजुली जडानहरूले पूर्व-निर्मित लचिलो कनेक्टरहरू प्रयोग गर्छन्, साइटमा तारिङ कार्यलाई पूर्ण न्यूनतममा कम गर्दै।

सबै ढुवानीको लागि साझा प्याकेजिङ आवश्यकताहरू

जुनसुकै ढुवानी विकल्प चयन गरिएको भए तापनि, TAILI इलेक्ट्रिकले कठोर प्याकेजिङ्ग प्रोटोकलहरू पछ्याउँछ:

1, एकीकृत स्किड ढुवानी: आधार मानक कन्टेनर लिफ्टिङ र ल्याशिंग संग वेल्डेड हुनुपर्छ

पोइन्टहरू, कन्टेनर भित्र उपकरणहरू सुरक्षित गर्ने स्टीलको तार डोरीहरू

2, ट्रान्सफर्मर रेडिएटरहरू र पोर्सिलेन इन्सुलेटरहरू: विशेष विरोधी टक्कर र प्राप्त गर्नुहोस्

समुद्री ट्रान्जिटको लागि नुन-कुहिरो/वर्षा संरक्षण

3, उच्च र कम भोल्टेज स्विचगियर: वाटरप्रूफिंग र धुलोको लागि प्लास्टिकमा पूर्ण रूपमा बन्द

ढुवानी र साइट भण्डारण समयमा सुरक्षा

आवेदन परिदृश्यहरू

TAILI इलेक्ट्रिकको अनुकूलित स्किड-माउन्टेड सबस्टेसन समाधानहरू विभिन्न अनुप्रयोगहरूमा प्रयोग गरिन्छ: फोटोभोल्टिक सोलर फार्महरू (प्राथमिक अनुप्रयोग) TAILI का अधिकांश स्किड-माउन्टेड सबस्टेशन एकाइहरूले सौर्य PV प्लान्टहरूका लागि स्टेप-अप ट्रान्सफर्मरको रूपमा काम गर्छन्। सामान्य कन्फिगरेसनहरू समावेश छन्:

खानी र औद्योगिक परियोजनाहरू

सौर्यभन्दा बाहिर, स्किड-माउन्ट गरिएको सबस्टेशन चिली र पेरुमा खानी सञ्चालनमा व्यापक रूपमा प्रयोग गरिन्छ, साथै विश्वसनीय, द्रुत-डिप्लोइमेन्ट पावर वितरण आवश्यक पर्ने सामान्य औद्योगिक सुविधाहरू।

निष्कर्ष

स्किड-माउन्ट गरिएको सबस्टेशनले व्यावहारिक फाइदाहरूको संयोजन मार्फत दक्षिण अमेरिकाभरि सौर्य परियोजनाहरूको लागि रुचाइएको समाधानको रूपमा आफ्नो स्थान कमाएको छ:

1, मरुभूमि वातावरणमा उच्च गर्मी अपव्यय - कुनै कूलिंग फ्यान छैन, कुनै डि-रेटिङ छैन

2, सुव्यवस्थित स्थापना र मर्मत - कारखाना-तार, स्वतन्त्र रूपमा पहुँचयोग्य घटकहरू

3, स्थानीय ग्रिड मापदण्डहरूसँग पङ्क्तिबद्धता - सहज स्वीकृतिहरू, छिटो परियोजना सञ्चालन

4，लचिलो ढुवानी विकल्पहरू-साना परियोजनाहरूको लागि एक-टुक्रा, रसद अवरोधहरूको साथ ठूला स्थापनाहरूको लागि विभाजन-प्रकार

TAILI इलेक्ट्रिकले अन्तर्राष्ट्रिय बजारहरूको लागि अनुकूलित स्किड-माउन्टेड सबस्टेशन समाधानहरू डिजाइन र निर्माणमा वर्षौंको अनुभव ल्याउँछ। 3,200 kVA सम्मको क्षमता र विशिष्ट देशको आवश्यकता अनुसार बनाइएको भोल्टेज कन्फिगरेसनको साथ, TAILI ले टर्नकी पावर वितरण प्रदान गर्दछ जुन विश्वको सबैभन्दा चुनौतीपूर्ण वातावरणमा विश्वसनीय रूपमा प्रदर्शन गर्दछ।

दक्षिण अमेरिकामा तपाईंको अर्को सौर्य परियोजनाको लागि, स्थानीय उपयोगिताहरूले विश्वास गर्ने समाधान छनौट गर्नुहोस्स्किड-माउन्ट सबस्टेशनTAILI इलेक्ट्रिक बाट।
