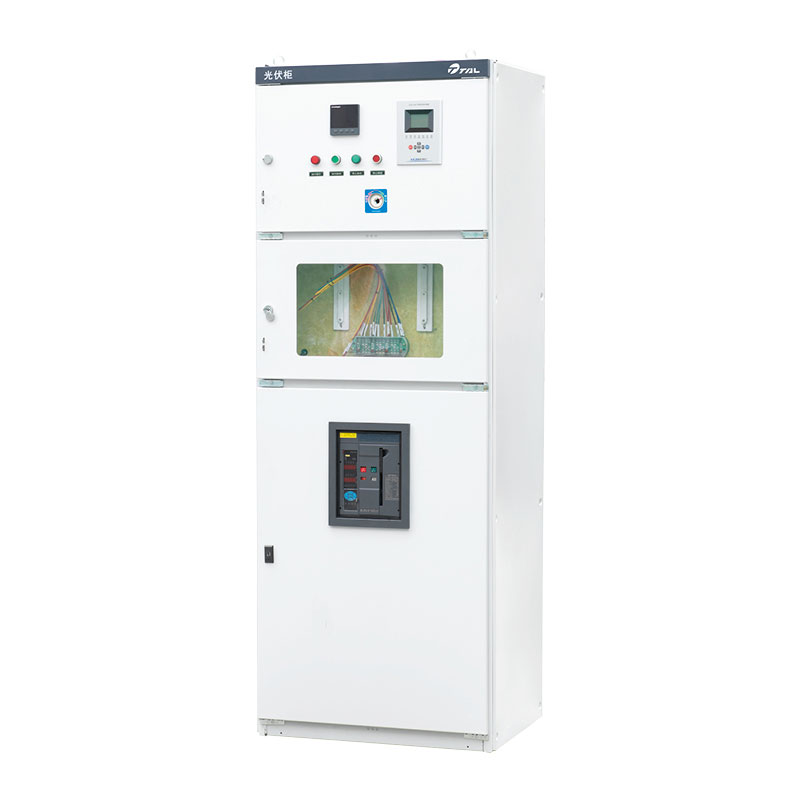

फोटोभोल्टिक ग्रिड-जडित कम भोल्टेज क्याबिनेट

तैली फ्याक्ट्रीले प्रदान गरेको फोटोभोल्टेइक ग्रिड-जडित कम भोल्टेज क्याबिनेटले फोटोभोल्टिक इन्भर्टरद्वारा विद्युतीय ऊर्जा आउटपुट सङ्कलन गर्छ र यसलाई लोड र पावर ग्रिडमा सुरक्षित रूपमा प्रसारण गर्न जिम्मेवार हुन्छ। एकै समयमा, यसको व्यापक सुरक्षा, अनुगमन र समय तालिका कार्यहरू छन्।

मुख्य कार्यहरू

फोटोभोल्टिक ग्रिड-जडित कम भोल्टेज क्याबिनेट कुनै पनि हिसाबले साधारण "जडान बक्स" होइन। यसले कार्य गर्दछ निम्न प्रमुख कार्यहरू:

1. विद्युत संकलन र वितरण

संग्रह: बहु फोटोभोल्टिक इन्भर्टरबाट एक वा धेरै मुख्यमा वैकल्पिक वर्तमान आउटपुट मिलाउनुहोस् प्रसारण दक्षता बढाउन सर्किटहरू।

· वितरण: स्थानीय भारमा (प्रयोगकर्ताको आफ्नै प्रयोगको लागि) संकलित शक्तिलाई उचित रूपमा आवंटित गर्नुहोस् र स्थानान्तरण गर्नुहोस्। ग्रिडमा बाँकी शक्ति।

2. ग्रिड जडान बिन्दु

· यो फोटोभोल्टिक प्रणाली र ग्रिड बीचको कानूनी सीमांकन बिन्दु हो। ग्रिड कम्पनीहरूलाई सामान्यतया चाहिन्छ यस बिन्दुमा मिटरिङ र निगरानी सुनिश्चित गर्न को लागी फोटोभोल्टिक प्रणाली मा प्रतिकूल प्रभाव छैन ग्रिड।

3. व्यापक सुरक्षा कार्यहरू

· ओभरलोड र सर्ट-सर्किट सुरक्षा: उपकरणहरूलाई हानिकारक हुनबाट अत्यधिक प्रवाह रोक्न सर्किट ब्रेकरहरू प्रयोग गर्नुहोस् वा आगो निम्त्याउने।

· एन्टी-रिभर्स वर्तमान सुरक्षा (आवश्यकता अनुसार): जब विद्युत उत्पादन लोड बिजुली खपत भन्दा बढी हुन्छ, शक्तिलाई माथिल्लो तहको ट्रान्सफर्मरमा फिर्ता हुनबाट रोक्नुहोस् (केही अनुप्रयोगहरूमा यो निषेध गरिएको छ)।

· विरोधी टापु प्रभाव सुरक्षा: यो ग्रिड जडान प्रणाली को कोर सुरक्षा प्रकार्य हो। जब ग्रिड हुन्छ पावर अफ, फोटोभोल्टिकलाई रोक्नको लागि ग्रिडबाट फोटोभोल्टिक प्रणालीलाई तुरुन्तै विच्छेद गर्न आवश्यक छ। पावर ग्रिड मर्मतसम्भार कर्मचारीहरूको सुरक्षालाई खतरामा पार्दै, पावर अफ लाइनहरूमा प्रसारण हुनबाट। यद्यपि इन्भर्टरमा यो प्रकार्य छ, वितरण क्याबिनेट सामान्यतया ब्याकअप सुरक्षाको रूपमा प्रयोग गरिन्छ।

· ओभर/अन्डर भोल्टेज, ओभर/कम फ्रिक्वेन्सी सुरक्षा: ग्रिड प्यारामिटरहरू निगरानी गर्नुहोस्। एक पटक विसंगति पत्ता लागेपछि, कार्य गर्नुहोस् तुरुन्तै उपकरण र ग्रिड जोगाउन।

· सर्ज प्रोटेक्शन: महँगो इन्भर्टर र अन्यलाई क्षति पुर्‍याउनबाट बिजुलीको स्ट्राइक जस्ता ओभरभोल्टेज झटकाहरूलाई रोक्नुहोस् उपकरण।

4. अनुगमन र मिटरिङ

· स्मार्ट मिटरहरू: फोटोभोल्टिक्स, शक्ति द्वारा उत्पन्न शक्ति सही मापन गर्न द्विदिश मिटरहरू स्थापना गर्नुहोस्। ग्रिडमा फिड गरियो, र ग्रिडबाट तानिएको शक्ति। यी बिजुली बिल निपटान को आधार हो।

· निगरानी उपकरणहरू: मनिटर प्यारामिटरहरू जस्तै भोल्टेज, वर्तमान, पावर, पावर उत्पादन, वास्तविक शक्ति कारक वर्तमान/भोल्टेज ट्रान्सफर्मरहरू, पावर मिटरहरू, आदि मार्फत समय।

5. स्विच र नियन्त्रण

· म्यानुअल वा स्वचालित जडान र जडान विच्छेदको सुविधाको लागि विच्छेदन स्विचहरू, सम्पर्ककर्ताहरू, आदि प्रदान गर्नुहोस्। सञ्चालन, उपकरण मर्मत र मर्मत सुविधा।

कृपया निम्न जानकारी प्रदान गर्नुहोस्, र हामी अझ राम्रो सेवाहरू प्रदान गर्न सक्षम हुनेछौं।

राम्रो संचार को सुविधा को लागी र सही अर्डर को लागी, कृपया हामीलाई को एकल-लाइन रेखाचित्र प्रदान गर्नुहोस्। तपाईंको फोटोभोल्टिक प्रणाली।
