24KV अर्ध-इन्सुलेटेड ग्यास-इन्सुलेटेड स्विचगियर (GIS)

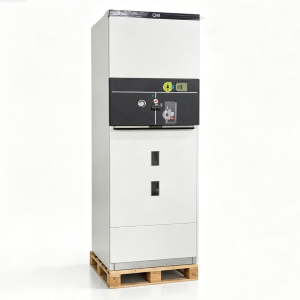

TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियर (यसपछि "यो स्विचगियर" भनिन्छ) 24kV मध्यम-भोल्टेज पावर वितरण प्रणालीहरूको लागि डिजाइन गरिएको कम्प्याक्ट, SF₆-इन्सुलेटेड मेटल-इनक्लोज्ड स्विचगियर हो। यो स्विचगियर 24kV, 630A, र 50/60Hz मा मूल्याङ्कन गरिएको छ, र

GB र IEC मापदण्डहरूसँग कडा अनुपालनमा निर्मित। यो स्विचगियर रिंग मुख्य एकाइहरू, माध्यमिक सबस्टेशनहरू, औद्योगिक सुविधाहरू, व्यावसायिक भवनहरू, र नवीकरणीय ऊर्जा परियोजनाहरूको लागि उपयुक्त छ।

मुख्य विशेषताहरु

• पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्याङ्की - TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियरले न्यूनतम विकृति र उत्कृष्ट ग्यास-टाइटनेस सुनिश्चित गर्नको लागि 3-5mm मोटो स्टेनलेस स्टील प्लेटहरूबाट निर्मित पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्याङ्की समावेश गर्दछ। TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरका सबै लाइभ पार्ट्स र स्विचिङ यन्त्रहरू यस ट्याङ्कीभित्र बन्द छन्, जुन इन्सुलेट र आर्क-वेन्चिङ दुवै माध्यमको रूपमा SF₆ ग्यासले भरिएको छ। यो डिजाइनले सुनिश्चित गर्दछ कि TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियर बाह्य वातावरणीय अवस्थाहरू जस्तै आर्द्रता, धुलो र प्रदूषणबाट अप्रभावित रहन्छ।
• उच्च सुरक्षा स्तर - TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियरको सिल गरिएको ट्याङ्कीले IP67 को सुरक्षा मूल्याङ्कन प्राप्त गर्दछ, जसले यस स्विचगियरलाई अस्थायी पानी इमर्सन अवस्थाहरूमा पनि विश्वसनीय रूपमा सञ्चालन गर्न अनुमति दिन्छ। TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियरको बाहिरी घेरालाई IP4X मूल्याङ्कन गरिएको छ।

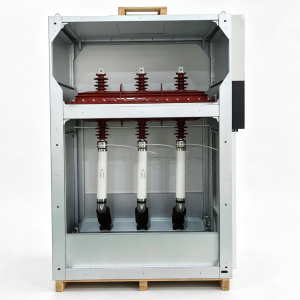

• थ्री-पोजिसन लोड ब्रेक स्विच - TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियर SF₆-भरिएको स्टेनलेस स्टील ट्याङ्की भित्र वेल्ड गरिएको तीन-पोजिसन लोड ब्रेक स्विच (बंद/खुला/अर्थेड) संग सुसज्जित छ। TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरको स्विच मेकानिजमले जंग-प्रतिरोधी सामग्री र सेल्फ-लुब्रिकेटिङ बियरिङहरू, कम सञ्चालन प्रयास, उच्च विश्वसनीयता, र विस्तारित सेवा जीवन सुनिश्चित गर्दछ।

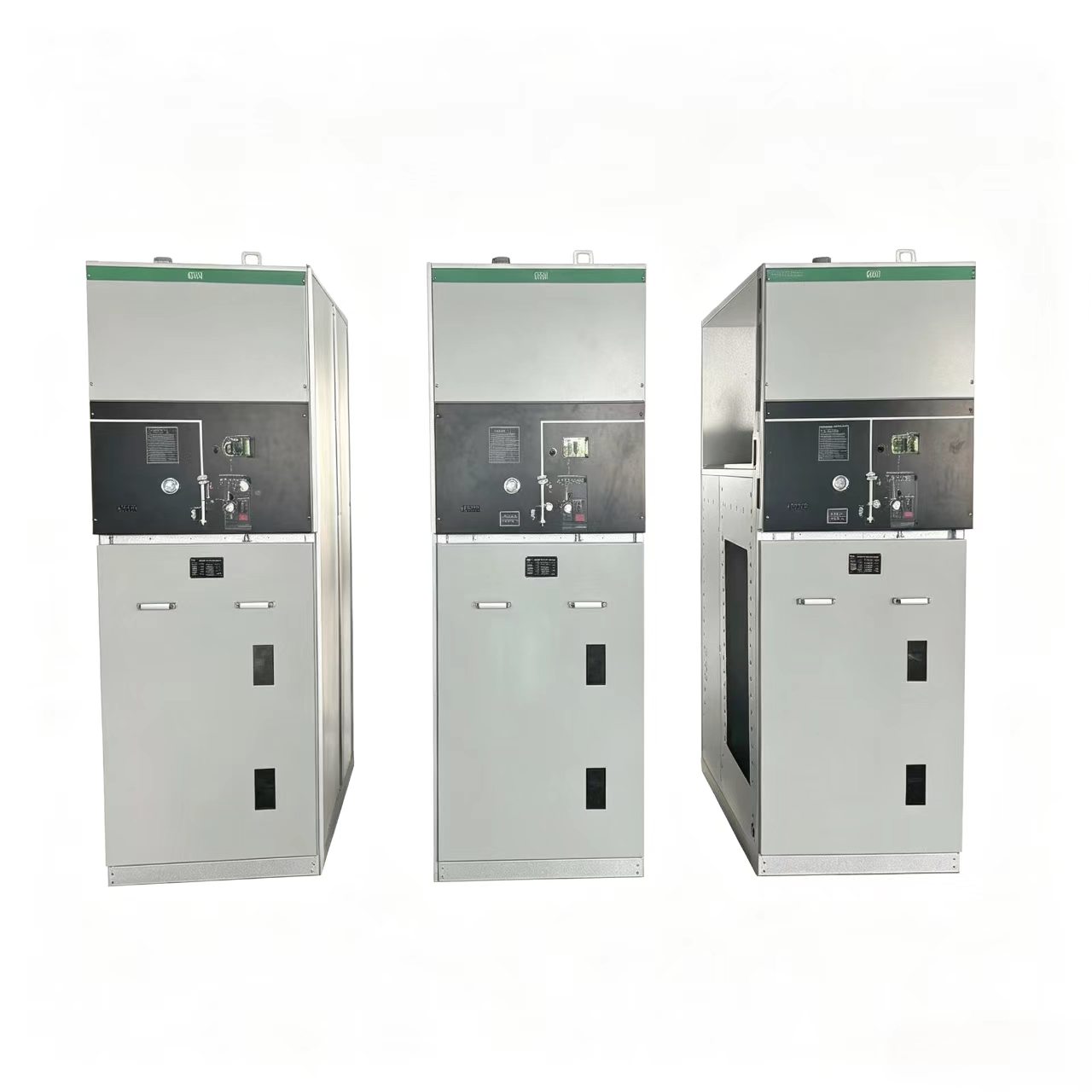

• मोड्युलर र एक्स्टेन्सिबल डिजाइन - TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरले एक मोड्युलर एकाइ कन्फिगरेसन अपनाउँछ जसले संयोजनको समयमा ग्यास ह्यान्डलिंगको आवश्यकता बिना लचिलो संयोजन र विस्तारलाई अनुमति दिन्छ। TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियर कम्प्याक्ट स्विचगियर समाधानहरूको लागि विभिन्न सबस्टेशन आवश्यकताहरू समायोजन गर्दै, स्थिर र एक्स्टेन्सिबल कन्फिगरेसनहरूमा उपलब्ध छ।
• व्यापक मेकानिकल इन्टरलकिङ - TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरमा पूर्ण पाँच-रोकथाम मेकानिकल इन्टरलकिङ प्रणाली छ जसले परिचालन त्रुटिहरूलाई रोक्छ र कर्मचारीहरूको सुरक्षा सुनिश्चित गर्दछ।
• स्मार्ट-रेडी - TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरलाई मोटर चालित संयन्त्र, भोल्टेज ट्रान्सफर्मरहरू, र डिस्ट्रिब्युसन स्वचालन टर्मिनल एकाइहरूले रिमोट निगरानी र नियन्त्रण क्षमताहरू सक्षम पार्न सकिन्छ।

प्राविधिक विनिर्देशहरू

अनुप्रयोगहरू

TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियर पावर उद्योगका धेरै क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

• घण्टी मुख्य एकाइहरू - सहरी र ग्रामीण बिजुली वितरणको लागि 24kV रिंग नेटवर्कहरूमा मुख्य घटकको रूपमा।
• माध्यमिक सबस्टेशनहरू - सानो देखि मध्यम आकारको सबस्टेशनहरूमा कम्प्याक्ट, मर्मत-रहित स्विचगियर समाधानहरूको लागि।
• औद्योगिक सुविधाहरू - कारखाना, खानी, र निर्माण प्लान्टहरूमा विद्युत वितरण।
• वाणिज्य भवनहरू - किनमेल केन्द्रहरू, अस्पतालहरू, खेल स्थलहरू, र उच्च वृद्धि भवनहरूका लागि।
• पूर्वाधार - विमानस्थल, मेट्रो प्रणाली, रेलवे, र सुरुङहरू।
• नवीकरणीय ऊर्जा - पवन फार्म र फोटोभोल्टिक बिरुवाहरू।
• प्याड-माउन्ट र भूमिगत सबस्टेशनहरू - बाहिरी घेराहरू वा अर्ध-भूमिगत स्थापनाहरूको लागि उपयुक्त।

FAQ

Q1: यो स्विचगियरको विशिष्ट SF₆ ग्यास चुहावट दर के हो?

A: TaiLi इलेक्ट्रिक 24kV अर्ध-इन्सुलेटेड स्विचगियरको SF₆ वार्षिक चुहावट दर ≤0.1% छ। सिल गरिएको ट्याङ्कीलाई रोबोटिक वेल्डिङ मेसिनद्वारा उत्कृष्ट ग्यास-टाइटनेस सुनिश्चित गर्नको लागि वेल्ड गरिएको छ, र डिजाइनले ३० वर्षभन्दा बढी समयसम्म चुहावट नहुने ग्यारेन्टी दिन्छ।

Q2: यदि SF₆ दबाव घट्यो वा ग्यास चुहावट पत्ता लाग्यो भने मैले के गर्नुपर्छ?

A: यदि SF₆ घनत्व मोनिटरले कम दबाव वा अलार्म ट्रिगर भएको संकेत गर्छ भने, तुरुन्तै सञ्चालन रोक्नुहोस्, चुहावटको स्रोत पहिचान गर्नुहोस्, चुहावट बिन्दु मर्मत गर्नुहोस्, र निर्दिष्ट दबावमा SF₆ ग्यासको साथ स्विचगियर पुन: भर्नुहोस्। ग्यास दबाव गेज र घनत्व रिले को नियमित निरीक्षण सिफारिस गरिएको छ।

Q3: के यो स्विचगियरलाई नियमित मर्मत आवश्यक छ?

A: होइन। TaiLi इलेक्ट्रिक 24kV सेमी-इन्सुलेटेड स्विचगियरलाई मर्मत-रहित उत्पादनको रूपमा डिजाइन गरिएको छ। पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्याङ्कीले इन्सुलेट ग्यास र बाह्य वातावरण बीचको सम्पर्कलाई रोक्छ, आवधिक निरीक्षण, ग्यास नमूना, वा उत्पादनको सेवा जीवन भर पुन: निर्माणको आवश्यकतालाई हटाउँछ।
